エッチングオートスピーカーグリルの製造工程：プレミアムな音響体験を実現する精密製造

自動車音響システムとインテリジェントコックピットのアップグレードに伴い、高精度の自動車スピーカーグリルの需要が急速に高まっています。高品質を実現するには、精密エッチングプロセスが最適です。金属グリル、超高精度、滑らかな表面、柔軟なデザイン。この記事では、エッチングされた自動車スピーカー グリルの完全な製造プロセスについて詳しく説明します。

エッチングオートスピーカーグリルのコア概要

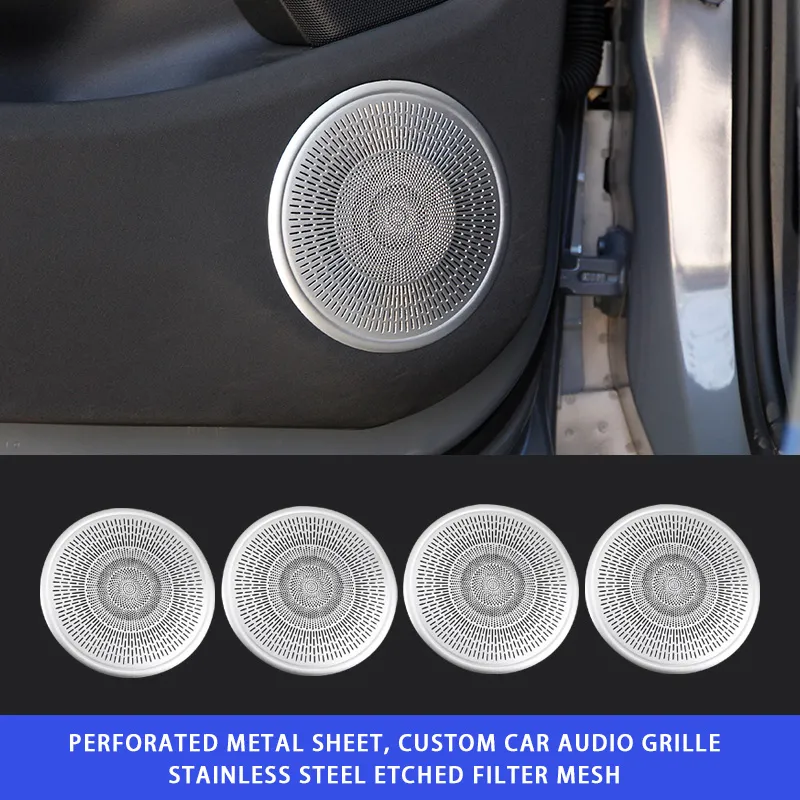

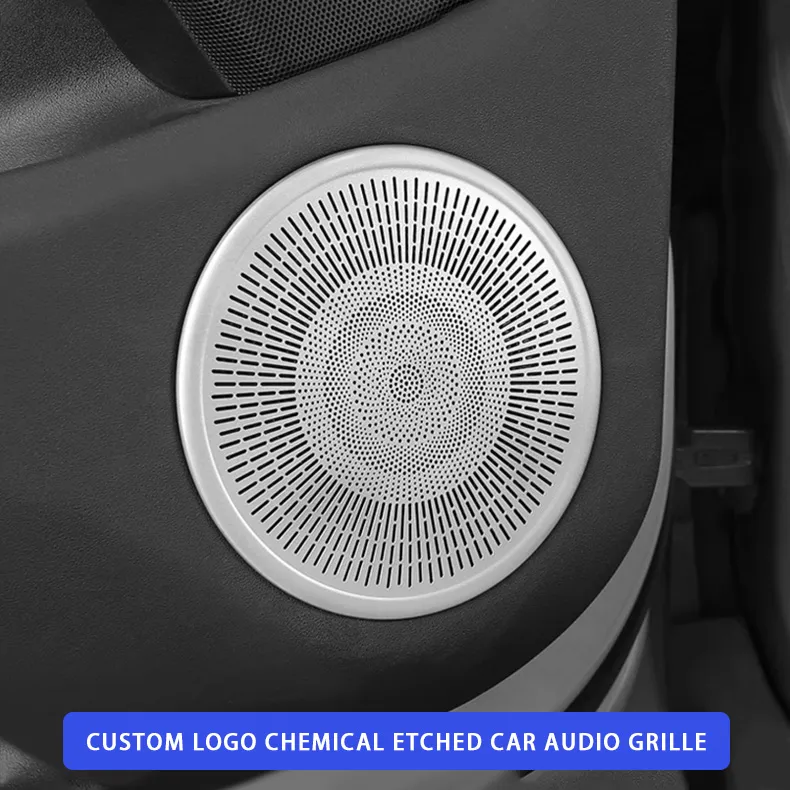

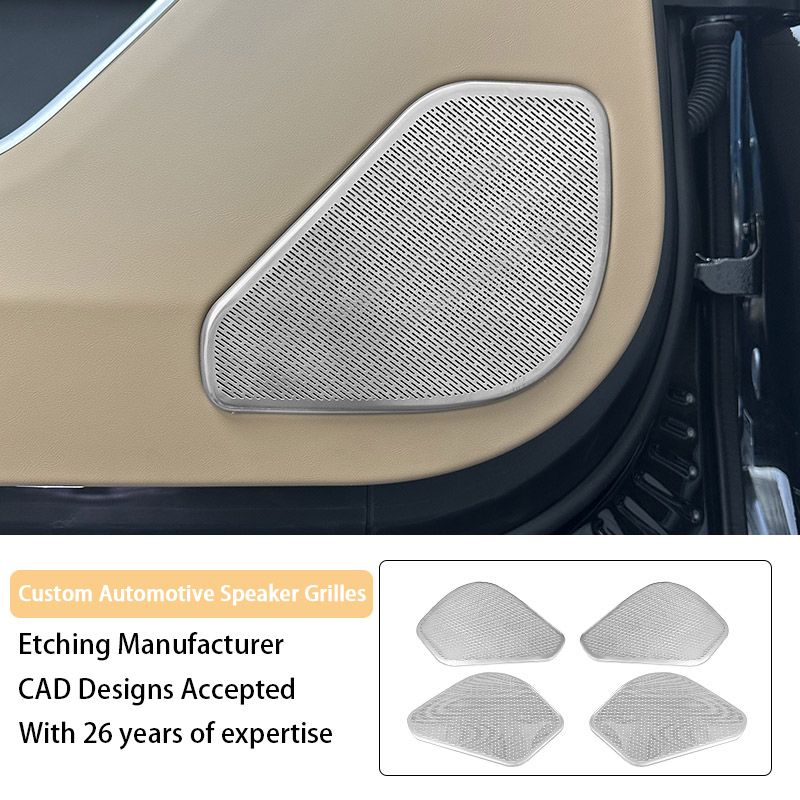

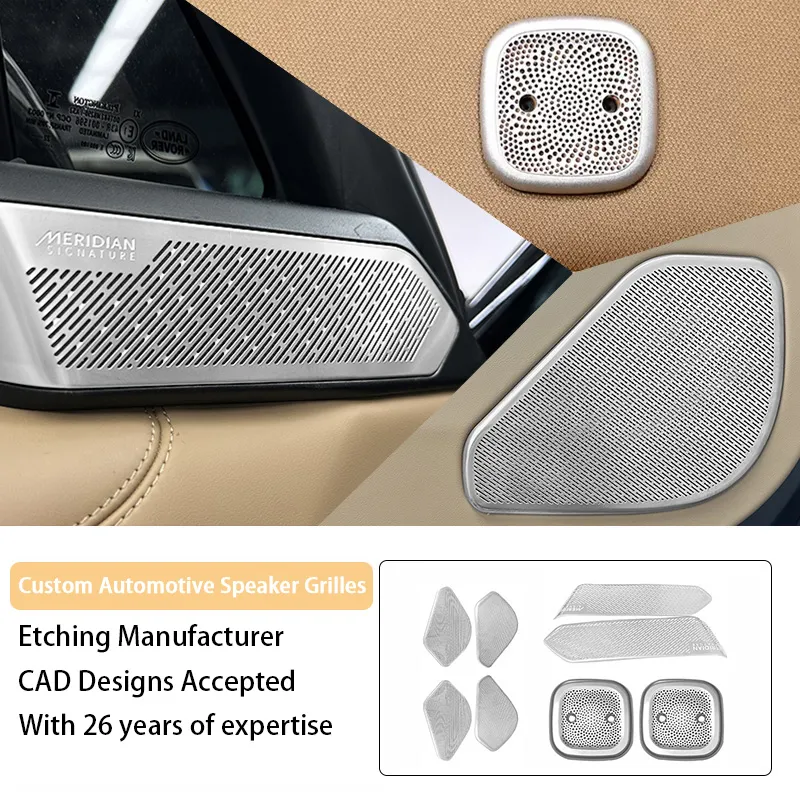

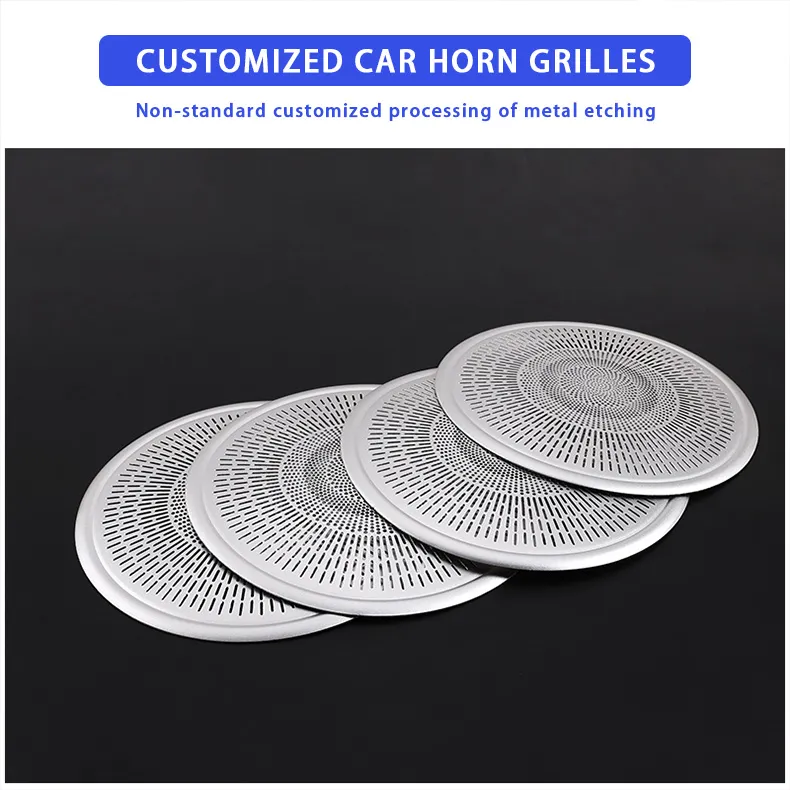

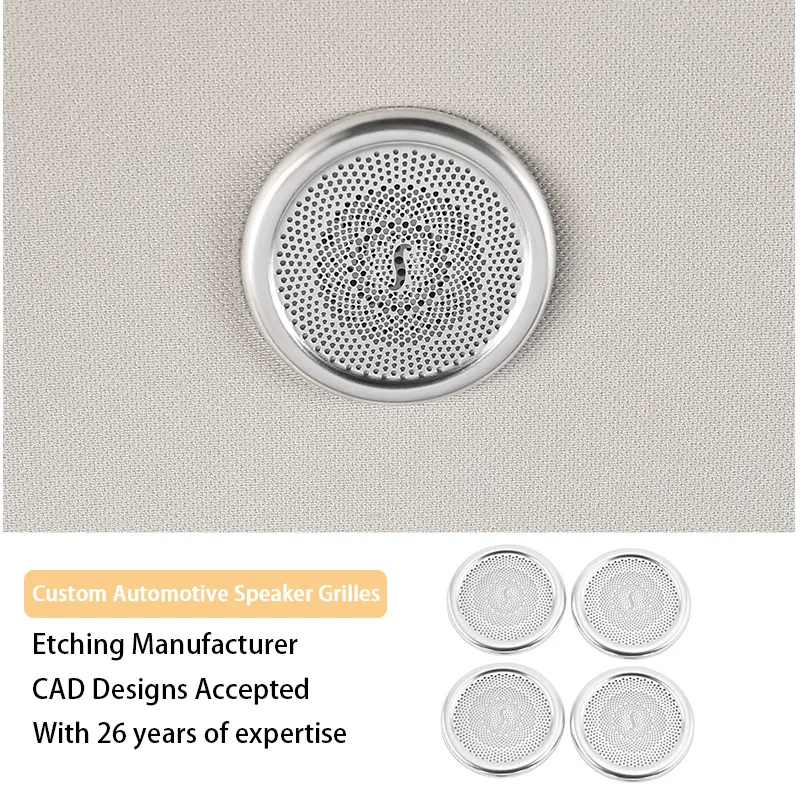

オーディオユニットを保護し、サウンド出力を最適化する重要なコンポーネントとして、エッチングされたオートスピーカーグリル化学エッチング技術を使用して、ステンレス鋼、アルミニウム合金、その他の金属に正確なメッシュ穴を形成します。ミクロンレベルの精度、均一な穴、バリのない壁、低い音響透過損失を特徴としており、高級燃料車や新エネルギー車に広く応用されています。

従来製品と比較した主な利点: 精度 ±0.01mm、音響透過損失 <5%、バリなし、複雑な穴設計のサポート、安定した量産。メルセデス・ベンツ Sクラス、BMW 7シリーズ、NIO ET9などのプレミアムモデルに標準装備されています。

エッチングされた自動車スピーカーグリルの完全な製造プロセス

原材料の準備から完成品の組み立てまで、5つの厳格なコア段階を経て生産され、安定した品質と性能が保証されます。

ステージ 1: 原料の準備と前処理

多様な自動車用途向けに、304/316 ステンレス鋼、6063 アルミニウム合金 (厚さ 0.08 ～ 1.5 mm) を採用しています。前処理には 2 つの重要な手順が含まれます。

材料切断: サイズの一貫性を保つために、金属コイルを標準/カスタマイズされたシートに自動切断します。

洗浄と乾燥：高圧洗浄により酸化物・油分を除去し、その後の工程で高温乾燥を行います。

ステージ 2: コアエッチング処理

この中核段階は、厳密に制御された 6 つのステップにより、精度と外観を決定します。

●コーティング：金属板の両面に感光性インクを均一に塗布します。

乾燥：インクを固化し密着性を高めるためのトンネルオーブン乾燥。

露光: 両面 UV 露光 (7 ～ 12 秒、20 ～ 120mj/cm²) でパターンをインク層に転写します。

現像: Na₂CO₃ 溶液 (23 ～ 37℃、20 ～ 45 秒) で未露光のインクを除去し、エッチングされた領域を露出させます。

現像後乾燥：水分を除去しインク層を安定させるための二次乾燥。

エッチング：FeCl₃溶液によるスプレー腐食により、最小穴径0.05mm、間隔精度±0.005mmを実現。

ステージ 3: フィルム除去処理

エッチング後、残留した感光性インクが 1.5 ～ 3.0 WT% NaOH 溶液で除去され、透明な穴がありインク残留物のない半完成グリルが得られます。

ステージ 4: 表面最適化処理

表面処理により耐食性、耐摩耗性、美観が向上します。主な技術：

●電解研磨：表面・穴壁を滑らかにし、音の透過抵抗を低減します。

PVD コーティング: 耐塩水噴霧性が 1000 時間以上あり、耐食性/耐摩耗性が向上します。

●陽極酸化処理（アルミニウム合金）：硬質酸化皮膜（HV400）を形成し、傷つきにくさが3倍になり、色もカスタマイズ可能。

ステージ 5: 完成品の検査と組み立て

厳格な品質検査により、次のような納品基準が保証されます。

精密検査：AI視覚機器と精密ツールによる100%の欠陥検出。

音響性能テスト: 音響透過率 ≥85% とスムーズな周波数応答を保証します。

信頼性テスト: 過酷な環境への適応性を確認するための振動、高温-低温、塩水噴霧テスト。

認定されたグリルは、スピーカーやその他のコンポーネントと組み立てられて完全なアセンブリになって納品されます。

エッチング自動車スピーカーグリル製造における当社の優位性

プロフェッショナルとしてオートスピーカーグリルエッチングメーカーにとって、当社の主な利点は次のとおりです。

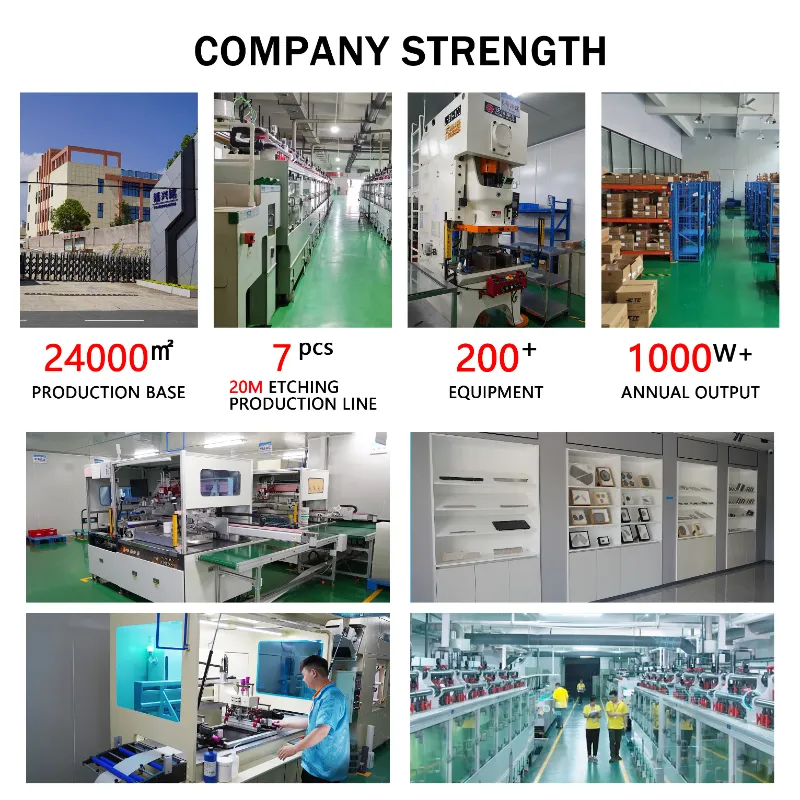

1.高度な設備：輸入された自動生産ラインとクリーンなワークショップ、毎日の生産量は最大3000㎡です。

2.厳格な認証: IATF 16949、ISO 9001/14001 認証を取得し、国際規格に準拠しています。

3.カスタマイズされたサービス：パーソナライズされた穴/色のデザイン、72時間以内のサンプル納品、15日以内の大量生産をサポートします。

4.グリーン生産：廃液リサイクル率65%、金属廃棄物リサイクル率>95%。

結論

エッチングオートスピーカーグリル生産は精密技術、厳格な品質管理、革新的なデザインを統合しており、自動車産業のアップグレードにおいてより重要な役割を果たすことになるでしょう。

高品質な製品とワンストップソリューションを提供します。調達または技術的な相談については、お問い合わせください。ご協力をお待ちしております！
