延明工場のケミカルエッチングとは何ですか?

動作原理

ヤンミン ケミカルエッチングは、化学反応を通じて材料の表面から特定の領域を除去する技術です。その基本原理は、化学溶液と材料の間の反応に基づいています。以下に、その仕組みと関連情報の詳細な説明を示します。

基本原則

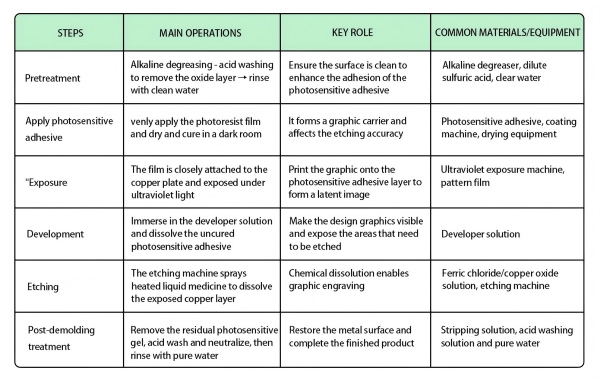

ケミカルエッチング通常、材料の表面と反応する特定の化学溶液（エッチャント）を使用して、不要な部分を溶解または腐食して、目的のパターンまたは形状を形成します。このプロセスでは、最初に保護層 (フォトレジストなど) が材料表面に適用されます。露光および現像ステップを通じて、エッチングされる領域が露出されます。次に、材料をエッチング液に浸漬すると、露出した領域と反応して徐々に腐食します。保護層で覆われた領域は影響を受けません。最後に、保護層が除去されて、完成したエッチング製品が現れます。

アプリケーション

ケミカルエッチングエレクトロニクス、建築、医療、環境保護、航空宇宙、自動車製造、エネルギーなど、さまざまな分野で広く使用されています。例えば：

エレクトロニクス産業では、集積回路の回路パターンを作成するために使用されます。

航空宇宙分野では、エンジンブレードやケーシングなどの部品の製造に使用されています。

看板業界では、軽量のインストルメントパネルや銘板などの製造に活用されています。

利点

1、加工精度が高く、表面平坦度に優れています。

2、金型の代わりにフィルム写植を使用し、金型開発コストを節約します。

3、ステンレス鋼、アルミニウム、真鍮、合金などの幅広い金属に対応します。

4、速い処理速度: 試作の場合は 3 ～ 5 日、量産の場合は 5 ～ 7 日。

✅ 主要なコントロールポイント

前処理: 油汚れや酸化層が発生する可能性があります。化学エッチングそのため、表面が親水性になるまで徹底的に洗浄する必要があります。

エッチングプロセス: 過度の温度や長時間のエッチングは、パターンエッジの崩壊を引き起こす可能性があります。これを軽減するために、スプレー圧力の動的調整がよく使用されます。

後処理: 残留エッチング液は二次腐食を引き起こす可能性があるため、複数回のすすぎと中和の手順が必要です。
